石英晶體振蕩器有哪些主要因素？

來源：http://www.dandanart.com 作者： 2015年07月29

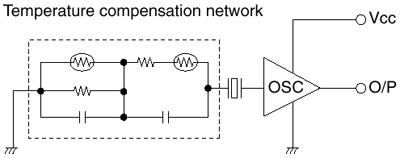

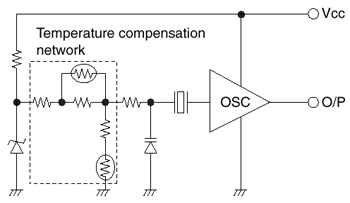

TCXO是晶體振蕩器與熱敏電阻電路的振蕩回路補償frequency-temperature特征固有的晶體單元.愛普生的分為兩種類型.一個是直接式TCXO內置溫度補償電路的振蕩回路.另一個是間接式TCXO與振蕩回路,外的溫度補償電路的振蕩頻率因此間接控制.

一般情況來說SPXO提供良好的頻率穩定性沒有溫度補償?shù)谋匾院皖l率控制,,當顧客購買石英水晶的單位和使用他們的振蕩電路,他們首先需要提供模擬設置在安裝之前.這些包括負載電容的設置、振蕩津貼,由于溫度變化和變化特征.愛普生的晶體時鐘振蕩器,這些設置已經由我們提供,所以他們的輸出信號可以直接控制TTL和CMOS集成電路.這縮短設計流程為客戶和有利于標準化零件使用.還我們的水晶時鐘振蕩器特性VCXO功能和Try-state功能.的VCXO功能可以控制輸出頻率與外部控制電壓,而允許輸出特性保持在高阻抗輸出終端水平通過輸出信號與控制信號而電力供應.

SPXO	晶體振蕩器的輸出函數的頻率
可編程的	晶體振蕩器,客戶可以自由設置輸出頻率
擴頻	晶體振蕩器的黨衛軍EMI測量功能
高的	晶體振蕩器設計在SPXO精度高
Low_Jitter	晶體振蕩器,包括聲表面波諧振器的低抖動
多輸出	晶體振蕩器輸出2片或多片同時頻率

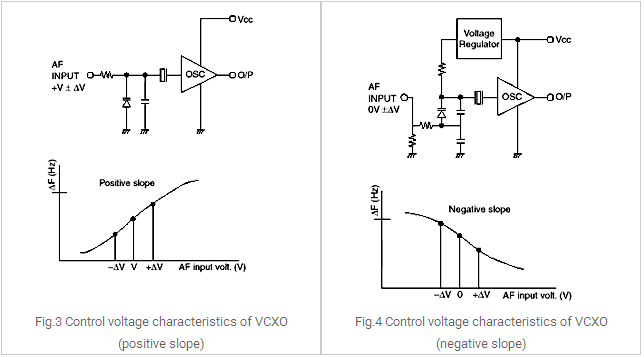

VCXO(壓控晶體振蕩器)是一種晶體振蕩器的輸出頻率控制通過添加一個外部控制電壓通過一個頻率控制輸入變量如變?nèi)荻O管電容組件連接在平行于負載電容(CL).愛普生VCXOs分為兩種類型根據電壓頻率(V-F)特征斜坡根據亞足聯(自動頻率控制)輸入VCXO的配置.一個是VCXO積極V-F坡,另一個是VCXO V-F斜率為負.

請注意,控制電路的輸入電壓將根據個人類型,如無花果.愛普生的VCXOs有能力,根據客戶的偏好.愛普生的VCXOs已經越來越多地用于更廣泛的應用,如奴隸將振蕩器phased-lock循環,或頻率調節器.
