首頁進口晶振mdoel416諧振器,1612貼片晶振,金屬面晶振

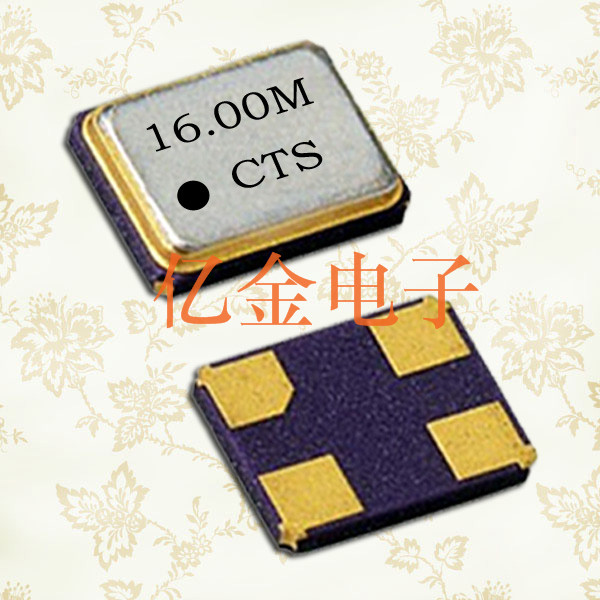

mdoel416諧振器,1612貼片晶振,金屬面晶振

  • 頻率：24~80MHZ
  • 尺寸：1.6*1.2mm
  • 應　用： 產品主要面向?yàn)閲?guó)內通信,衛星導航,GPS,車載多媒體,電腦主板,筆記本,電子數碼選擇應用領域，以及出口的海外客戶需求.
  • RoHS RoHS2

          mdoel416諧振器,1612貼片晶振,金屬面晶振.智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.

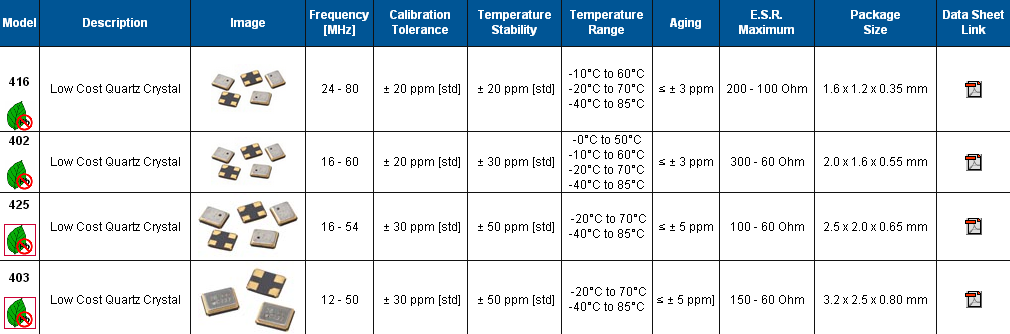

參數                              Mode416晶振
工作模式 基本 第三次泛音
頻率范圍 24~80MHZ
水晶切割 AT截法
頻率公差@ 25°C ±10ppm, ±15ppm, ±20 ppm, ±30 ppm, ±50 ppm
頻率穩定度公差1
(工作溫度范圍,引用到25°C閱讀)		 ±15 ppm, ±20 ppm, ±30 ppm,
±50 ppm, ±100 ppm
工作溫度范圍1 -40°C to +85°C [All Stability Codes]
-40°C to +105°C [Stability Code 3, 5, 6]
-40°C to +125°C [Stability Code 5, 6]
等效串聯電阻 8.000 MHz - 9.999 MHz 150 Ohms maximum
24.000 MHz - 53.999 MHz 150 Ohms maximum
54.000 MHz - 120MHZ 100 Ohms maximum
10.000 MHz - 15.999 MHz 60 Ohms maximum
16.000 MHz - 40.000 MHz 50 Ohms maximum
負載電容或共振模式(見訂購信息更多的選項) 10pF, 12pF, 16pF, Series standard
Capacitance(Shunt詳細) 3.0 pF typical, 5.0 pF maximum
激勵功率 10 μW typical, 100 μW maximum
老化@ + 25°C ±5 ppm/yr maximum
絕緣電阻(@直流100 v)
 		 500M Ohms minimum
儲存溫度范圍 -40°C to +125°C
回流條件下,按JEDEC j - std - 020 +260°C maximum, 10 Seconds maximum





石英晶振注意事項:
       晶振產品使用每種產品時,請?jiān)诋a(chǎn)品規格說明或產品目錄規定使用條件下使用.因很多種產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別.
      晶體產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求.通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的產品.但是為了產品的品質和可靠性,必須在適當?shù)臈l件下存儲,安 裝,運輸.請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用產品所導致的不良不負任何責任.
機械振動的影響:
  當晶體產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶體產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
      為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「CTS電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用.公司所有活動皆遵循環保法規及承諾,作好綠色設計與生產以及污染預防,減少使用危害環境的原物料,積極節約材料資源,降低對整體環境沖擊的影響,實施相關預防矯正、持續改善作業,落實與維護環境保護,響應全球環保運動.藉由環境稽核確認環境改善績效,使公司所有活動過程均能達成環境目標及標的,并期望透過全體員工共同努力,貢獻愛護地球的一份心力.            公司產品由專業電阻器、電容器制造廠,公元1896年于臺灣投入石英晶體之研發制造、1896年開始于中國大陸拓展生產基地,至今擁有四處生產基地、九處營銷及FAE據點及十個營銷代表處.CTS電子已經成為全球從事石英頻率控制組件的重要制造商之一,致力于插件式(DIP)與表面黏著式(SMD)石英晶體系列產品之研發、設計、生產與營銷.CTS致力于提供客戶最優異的質量、服務及價值,專注于專業創新并鼓勵員工以團隊合作及積極成長的態度與時俱進.   深圳市億金電子:代理進口公司系列產品 .日本原裝大真空晶振,愛普生EPSON,精工SEIKO,西鐵城CITIZEN,村田陶瓷諧振器,TDK,臺晶TXC,鴻星VC-TCXO,壓控振蕩器,OCXO,溫補振蕩器VCXO,恒溫晶振SPXO,有源晶振表晶32.768K系列,40.003K,60.003KHZ,77.503KHZ,150KHZ,200KHZ石英晶體:49/S,49/U,49/SSMD,小體積貼片晶振:5X7,6035,5032,4025,3225.公司還代理銷售日本進口石英晶振,陶瓷晶振系列.企業同時擁有萬級的晶體元件超凈生產間,并且從國外引進業界領先的晶振自動測試系統,日本全自動生產檢測電腦儀器設備,和瑞士ERC公司銣原子頻標的工廠頻率基準,頻譜分析儀,網絡分析儀,合成信號源等高端儀器設備.
